BNIM Meter (音像定位可視化 / BNIM)

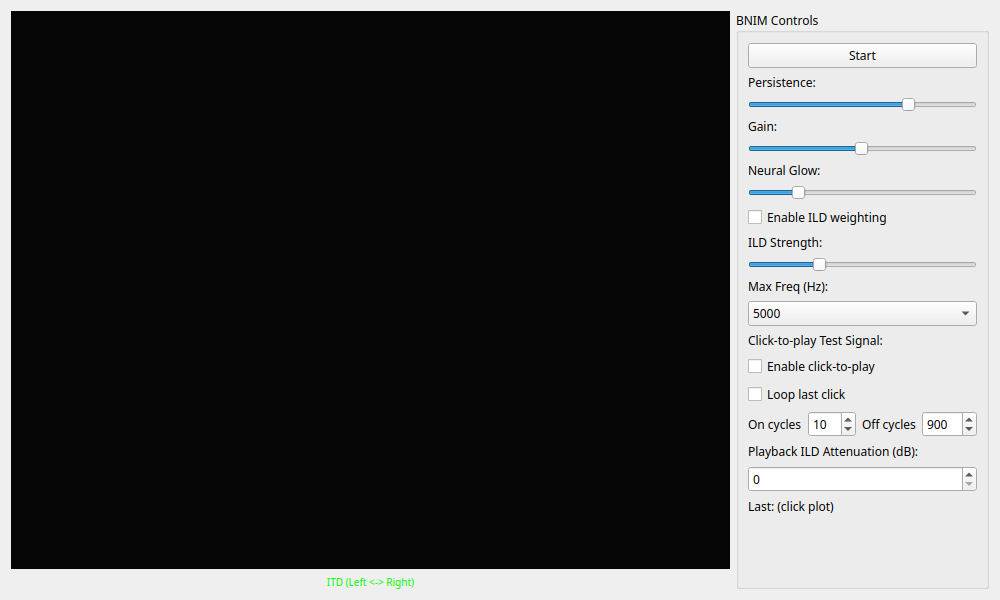

Bnim Meter

概要

人間の「聴覚（脳）」が、左右の耳に入ってくる音のズレをどう処理して「音の方向」を感じ取っているかをシミュレーションして可視化する、ユニークなメーターです。通常の位相計（リサージュ波形）よりも直感的に、「どの周波数の音が、どの方向（左右）から聞こえているか」をサーモグラフィのようなヒートマップで表示します。ステレオ音像の定位感や広がりを確認したり、バイノーラル録音のチェックに最適です。

画面の見方

メイングラフ

横軸 (ITD - Interaural Time Difference): 音の到来方向を表します。
- 中央 (0 ms): 正面（センター）に定位している成分です。
- 左側 (- ms): 左耳に先に音が届いている、つまり「左」から聞こえる成分です。
- 右側 (+ ms): 右耳に先に音が届いている、つまり「右」から聞こえる成分です。
縦軸 (Frequency): 周波数（音の高さ）を表します。上が高い音、下が低い音です。
色 (Color): その位置・高さでの「定位の強さ」を表します。明るい（黄色～白）ほど、その方向から強く音が聞こえています。

例えば、「ボーカルは真ん中（中央の縦線）」「ハイハットは少し右（右上の輝点）」のように音源の位置関係が見て取れます。

操作方法

基本操作

Start ボタンを押すと測定（シミュレーション）を開始します。
音楽やマイク入力を流すと、画面上に緑や黄色の光（ニューロンの興奮パターン）が現れます。
Stop で停止します。

BNIM Controls (設定)

表示の調整

Persistence (残像): 画面の残像の長さを調整します。右にするほど長く残り、全体的な傾向を見るのに適しています。
Gain (感度): 入力信号に対する反応の感度を調整します。色が暗すぎる場合は上げてください。
Neural Glow (光の拡散): 光をぼやけさせます。数値を上げると、細かい点を繋げて「かたまり」として見やすくなります。

聴覚モデルの調整

Enable ILD weighting (音量差の考慮)
- 通常、このメーターは「時間のズレ (ITD)」だけで方向を計算しますが、このチェックを入れると「音量のズレ (ILD)」も加味します。
- 高音域では人間は時間差よりも音量差で方向を感じ取るため、これをONにするとより実際の聴こえ方に近い表示になります。
- ILD Strength: 音量差の影響度を調整します。
Max Freq: 分析する周波数の上限を設定します（1000Hz ～ 10000Hz）。定位感は中低域が特に重要なため、デフォルトの5000Hz程度が一般的です。

Click-to-play Test Signal (クリック試聴機能)

グラフ上をクリックすることで、その場所（周波数と方向）に対応するテスト音を実際に鳴らすことができます。「この位置に光があるけど、これはどんな音？」を確認したり、自分の耳の聴こえ方をテストするのに使えます。

Enable click-to-play: この機能を有効にします。グラフ上をマウスでクリックまたはドラッグすると、その座標に応じた「プッ、プッ」というバースト信号（断続音）が再生されます。
- 横方向: 音の左右の遅延（ITD）が変化し、音が左右に動いて聞こえます。
- 縦方向: 音の高さが変化します。
Loop last click: クリックを離した後も、最後に触った位置で音を鳴らし続けます。
On/Off cycles: テスト音の鳴る長さと休む長さを調整します。
Playback ILD: テスト音に人工的な音量差（ILD）を加えます。

使用例

ミックスの定位確認

楽曲のミックスダウン時に、各楽器が狙った位置に配置されているかを確認できます。

ボーカルやベースがしっかりセンター（中央の線）に定まっているか？
コーラスやリバーブ成分が左右にきれいに広がっているか？
意図せず左右にフラフラしている帯域がないか？

位相ズレの発見

もし、「音は聞こえるのに、画面中央が暗く、左右の両端ばかりが光る」場合、逆相（Out of Phase） になっている可能性があります。左右のスピーカーケーブルの極性が合っているか確認してください。

バイノーラル効果の教育・学習

Click-to-play 機能を使ってグラフをドラッグしてみてください。
「横に動かすと（時間差を変えると）、音が頭の中を左右に移動する」という体験ができます。
高周波（上の方）で操作した際、時間差だけでは方向感が分かりにくくなることや、ILD（音量差）を加えると急に方向感がつく現象など、人間の耳の不思議さを体験できます。
