Oscilloscope (オシロスコープ)

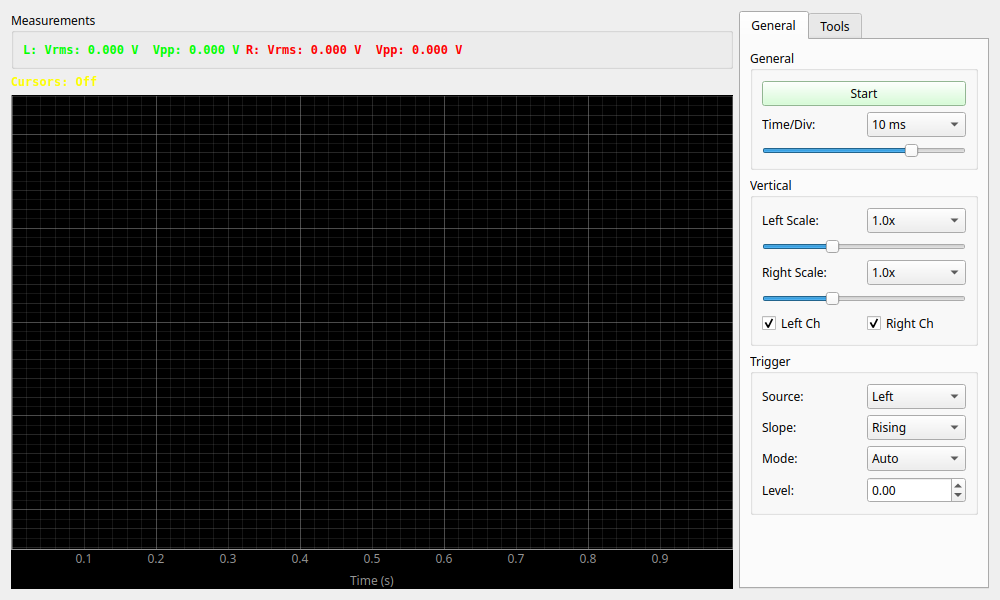

Oscilloscope

概要

Oscilloscope（オシロスコープ）は、入力信号の波形をリアルタイムで時間軸上に表示する測定ツールです。信号の形状、振幅、周期などを視覚的に確認するために使用します。トリガー機能や自動測定機能、演算機能なども備えています。

基本操作

測定の開始と停止

  • Start/Stopボタン: 測定の開始と停止を切り替えます。

画面の見方

  • Time/Div: 時間軸（横軸）のスケールを変更します。値が大きいほど長い時間を表示し、小さいほど拡大して表示します。
  • Scale: 電圧軸（縦軸）のスケールを変更します。
    • Left Scale / Right Scale: 左右のチャンネルそれぞれの表示倍率を設定できます。「1.0x」が標準で、「2.0x」などの大きな値にすると波形を縦に拡大表示します。
  • Channels: CheckBoxで各チャンネル（Left/Right）の表示/非表示を切り替えられます。

トリガー設定

波形を止めて見やすくするための機能です。

  • Source: トリガーをかける信号源を選択します（Left または Right）。
  • Slope: 信号がトリガーレベルをまたぐ方向を選択します。
    • Rising: 電圧が低い方から高い方へ上がる時（立ち上がり）にトリガーします。
    • Falling: 電圧が高い方から低い方へ下がる時（立ち下がり）にトリガーします。
  • Mode:
    • Auto: トリガー条件が満たされなくても、一定時間ごとに波形を更新します（信号が見つからない場合でも何か表示されます）。
    • Normal: トリガー条件が満たされた時だけ波形を更新します（信号が来るまで画面が止まります）。
    • Single: トリガー条件が満たされたら1回だけ波形を取り込んで自動的に停止します（単発信号の観測に便利です）。
  • Level: トリガーがかかる電圧レベルを設定します。

表示設定 (Persistence)

アナログオシロスコープのような「残像」を表示する機能です。ノイズの分布や、波形のゆらぎ（ジッター）を視覚的に捉えるのに役立ちます。

  • Enable Persistence: 残像表示を有効にします。
  • Decay: 残像が消えるまでの時間（減衰率）を調整します。右にするほど長く残ります。
  • Intensity: 残像の明るさや密度を調整します。

ツール (Tools)と測定

Measurements (測定値表示)

画面左上に現在の信号の測定値が表示されます。

  • Vrms: 実効値電圧。
  • Vpp: Peak-to-Peak電圧（最大値と最小値の差）。

「Enable Waveform Measurements」 にチェックを入れると、以下の測定値も追加で表示されます（波形の形状から自動算出）。

  • Freq: 周波数。
  • Rise/Fall: 立ち上がり/立ち下がり時間。

Cursors (カーソル測定)

「Enable Cursors」 にチェックを入れると、画面上に2本のカーソル（C1, C2）が表示されます。カーソルをマウスでドラッグして動かすことで、2点間の時間差（dT）や周波数（1/dT）、電圧差（dV）などを詳細に測定できます。

Math (演算機能)

2つのチャンネル、あるいは信号に対して演算を行った結果を「Math」波形（白色の点線）として表示します。

  • Off: 演算なし。
  • A + B: Left + Right。
  • A - B: Left - Right。
  • A * B: Left × Right（積）。
  • A / B: Left / Right（商）。
  • Derivative: Leftチャンネルの微分波形。
  • Integral: Leftチャンネルの積分波形。

Filter (フィルタ)

入力信号に簡易的なフィルタをかけて表示します。ノイズ等の確認に便利です。

  • Type: LPF（ローパス）、HPF（ハイパス）、BPF（バンドパス）。
  • Cutoff / Freq: フィルタのカットオフ周波数や通過帯域を設定します。
