Signal Generator (信号発生器)

Signal Generator

概要

Signal Generator（シグナルジェネレータ）は、正弦波、矩形波、ノイズ、スイープ信号など、オーディオ測定に必要な様々なテスト信号を生成するツールです。左右のチャンネル（L/R）を独立して制御したり、リンクさせて同期操作したりすることができます。

主な特徴：

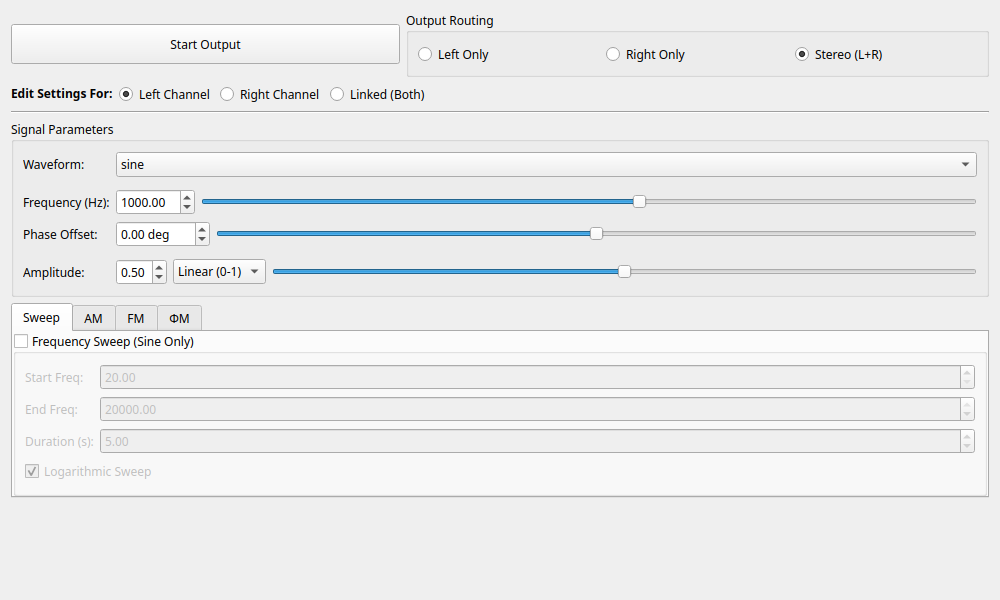

画面上部の 「Start Output」 ボタンをクリックすると信号の生成が開始されます。もう一度クリックすると停止します。

信号をどのチャンネルから出力するかを選択します。

パラメータを変更する対象のチャンネルを選択します。

Left Channel: 左チャンネルの設定のみを変更します。
Right Channel: 右チャンネルの設定のみを変更します。
Linked (Both): 左右のチャンネルをリンクさせ、同じ設定を適用します。これを選択すると、現在の左チャンネルの設定が右チャンネルにコピーされます。

「Signal Parameters」 セクションで信号の詳細を設定します。

以下の波形から選択できます。

Sine: 正弦波。最も基本的なテスト信号です。
Square: 矩形波。
Triangle: 三角波。
Sawtooth: のこぎり波。「Raising（上昇）」と「Falling（下降）」を選択可能。
Pulse: パルス波。パルス幅（Duty比）を調整可能。
Tone + Noise: 正弦波にノイズを重畳した信号。S/N比のテストなどに使用。
Noise: ノイズ信号。「White」「Pink」「Brown」などの色（周波数特性）を選択可能。
Multitone: 複数の正弦波を対数間隔（Log-spaced）で合成した信号。クレストファクタ（波高率）が最小になるよう位相が最適化されています。
MLS (Maximum Length Sequence): 室響特性の測定などに使用される擬似ランダム信号。
Burst: トーンバースト信号。On/Offのサイクル数を指定可能。「Windowed」を選ぶとハン窓が適用され、クリックノイズを低減します。
PRBS (Pseudo-Random Binary Sequence): 擬似ランダムビット列。

波形に応じて有効なパラメータが変わります。

Frequency (Hz): 信号の周波数。スライダーまたは数値入力で変更可能。
Phase Offset (deg): 信号の初期位相。左右の位相差を作りたい場合などに使用します。
Delay (ms): 信号の遅延時間。バースト信号などでタイミングを調整する際に有効です。
Amplitude: 信号の振幅（音量）。以下の単位を選択できます。
- Linear (0-1): 0.0〜1.0のリニアスケール。
- dBFS: デジタルフルスケールに対するデシベル値。最大値は0dBFS。
- dBV, dBu, Vrms, Vpeak: 電圧単位（※正しい値を表示するには出力キャリブレーションが必要です）。

画面下部のタブで、高度な信号生成機能を設定できます。

正弦波（Sine）の周波数を連続的に変化させます。周波数特性（f特）の測定に使用します。

Start / End Freq: 開始周波数と終了周波数。
Duration: スイープにかかる時間（秒）。
Logarithmic Sweep: チェックを入れると対数スイープ（オクターブごとの変化率が一定）になります。チェックを外すとリニアスイープになります。

信号の振幅を周期的に変化させます。

信号の周波数または位相を周期的に変化させます。

周波数特性を測りたい: 「Sweep」タブを有効にし、Logarithmic Sweepで20Hz〜20kHzをスイープさせます。Recorder ウィジェットで録音し、解析することができます。
歪み率（THD）を測りたい: 「Sine」波形を選択し、純粋な正弦波を出力して、Distortion Analyzer で測定します。
インパルス応答を測りたい: 「MLS」または「Log Sweep」を使用します。
